電動汽車動力電池防水標準以及發泡防水硅膠材料種類解析
電動汽車中的動力電池安全永遠是電動汽車消費者們最關心的話題之一,而近年來電動汽車廠家宣傳的動力電池IP67的防護等級一直被當作廠家宣傳的熱點。IPX7代表防浸型設計,符合這項標準意味著,在規定的條件下即使浸在1m水中半小時,水也不會進入動力電池組的內部。
目前,絕大多數電動汽車的電池組在電動車輛中所處的位置基本是在底盤上,當車輛運行過程中會有涉水現象的產生,而且現有電池箱體的結構一般為較薄的鈑金件通過剪板折彎焊接而成,而密封部分是通過電池箱上沿向內折12-20mm長度,然后通過電池箱上蓋的大面與折沿部分以打膠方式進行密封,這種密封方式存在兩個問題:
1、由于沒有膠槽,當兩層鋼板被螺栓擠壓后,膠會被擠出,起到一定的防水,如打膠不均勻時,有些地方的防水效果就很差。
2、電池維護時,膠比較難以去掉,電池箱蓋也不易拿下來,強迫將電池箱上蓋拿下來后易變形,電池維護完好還要重新打膠密封,由于原來的膠已變硬,不容易清理,再次打膠密封效果就更差。
傳統的電池包防水一般會采用灌封、涂抹密封膠、現場橡膠發泡等方法,今天跨越小編給大家重點介紹下使用發泡密封條密封原理及具體設計方法。使用發泡密封條的防水結構可以使得電池包的安裝更加方便、維修成本更加低廉,并能滿足新能源汽車電池包對復雜、惡劣環境的使用要求。
1、發泡硅膠密封條與接觸界面的防水
硅橡膠發泡密封條的防水原理:硅橡膠密封條在壓力作用下會發生彈性形變,使接觸界面與密封條之間的空隙被填充并產生反彈力,從而使得接觸面與發泡密封條間產生摩擦力。在密封條自身不泄露時,當該摩檫力和反彈力都大于被密封介質的內壓或外壓時,密封材料才不會發生因變形或位移產生泄漏,反之則發生泄漏。
2、發泡硅膠密封條對防水性能的影響
一般的密封條材料,如普通實心橡膠及普通發泡材料等可在防水等級要求不高的情況下使用,這些材料防水等級均可達到IP45。而要求防水等級更高,硅橡膠泡沫密封條的優勢便展現出來。這是由于硅橡膠泡沫是一種新型的耐高低溫高分子彈性材料,其最大的特點是耐高溫、耐寒性能優越,同時具有優異的耐老化性能(耐臭氧、耐氧化、耐放射、耐光、耐氣候),長期使用中,有非常好的彈性形變,厚度損失小。

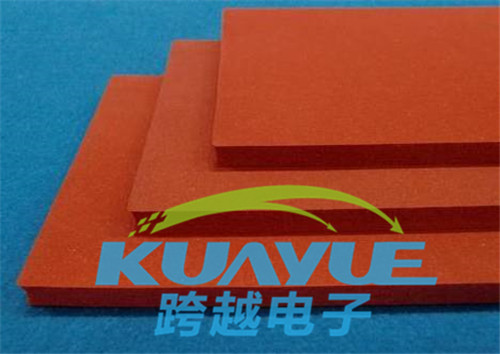

發泡硅膠密封條產品種類
發泡硅膠密封條材料根據孔徑結構類型可分為閉孔型、開孔型及混合型(又稱半連泡)結構。目前,市面上用于電池包密封防水主要是閉孔型和混合型,其中閉孔型主要以高溫硅橡膠為主,在使用初期具有優異的防水性和氣密性,但隨著使用時間的延長,該泡沫材料由于自身分子結構無法恢復如初,從而造成整體塌陷和密封防水性能下降。而混合型結構,它具有優異的耐候性和回彈性,長期使用后,依然能恢復如初,但由于自身產品結構的原因在防水性能方面相對于閉孔型在防水保證性上穩定性更差一些。
